Гидрораспределитель ВЕ6.574 — это ключевой элемент в гидравлических системах, обеспечивающий управление потоком рабочей жидкости. Его применение охватывает широкий спектр отраслей, включая машиностроение, сельское и коммунальное хозяйство, а также строительную технику. Понимание его устройства и характеристик важно для специалистов, занимающихся проектированием и обслуживанием гидросистем.
Устройство и принцип работы

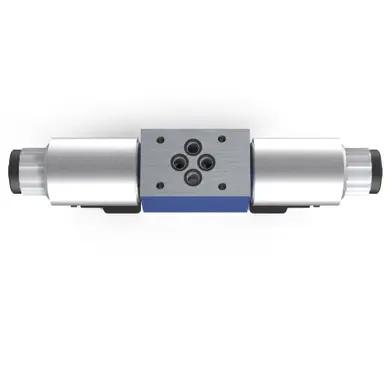

Гидрораспределитель ве6 574 представляет собой золотниковый распределитель с электромагнитным управлением. Он состоит из корпуса, золотника, катушки электромагнита и уплотнительных элементов. При подаче электрического сигнала на катушку электромагнита происходит перемещение золотника, изменяя направление потока рабочей жидкости через каналы распределителя.
Схема распределения 574 характеризуется наличием четырех рабочих каналов и двух рабочих положений. Это позволяет эффективно управлять потоками жидкости в гидросистемах, обеспечивая необходимое направление и режим работы исполнительных механизмов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход (ДУ) | 6 мм |
| Схема распределения | 574 |
| Напряжение катушки | 24 В (постоянный ток) |
| Максимальный расход жидкости | 60–80 л/мин |
| Номинальное давление на входе | 32 МПа |
| Максимальное давление на выходе | 6 МПа |
| Масса | до 1,45 кг |
| Климатическое исполнение | УХЛ4 |
Гидрораспределители ВЕ6.574 могут иметь различные исполнения в зависимости от напряжения катушки (например, 24 В, 110 В, 220 В) и наличия пружинного возврата золотника. Это позволяет адаптировать их под конкретные условия эксплуатации и требования заказчика.
Области применения
Гидрораспределитель ВЕ6.574 находит широкое применение в различных отраслях:
-
Машиностроение: управление гидросистемами станков, прессов, токарных и фрезерных станков.
-
Сельское хозяйство: управление гидросистемами сельскохозяйственной техники, такой как тракторы и комбайны.
-
Строительная техника: управление гидросистемами экскаваторов, бульдозеров и другой строительной техники.
-
Коммунальное хозяйство: управление гидросистемами насосных станций и другого коммунального оборудования.
Благодаря своей надежности и универсальности, гидрораспределители ВЕ6.574 обеспечивают эффективную работу гидросистем в различных условиях эксплуатации.
